在导电塑料领域，大多数产品止步于10³–10⁶ Ω·cm的防静电级别。少数能做到10⁰–10² Ω·cm的，已属行业第一梯队。而将体积电阻率压到10⁻¹ Ω·cm以下——即0.1欧姆以下——材料可以替代金属接地件、用作电气连接、甚至成为电池电极的核心材料。

余姚市德宇塑料科技有限公司在这一方向上已实现PP、PE、PVC三大基材的突破。以下为三款代表性方案：

这三款材料是德宇目前在超导电塑料领域技术积累的代表性方案。

PP方案轻量化优势突出，模压和挤出两种成型方式覆盖了从板材到复杂型材的需求，在燃料电池和液流电池的电极板方向均可应用。PE方案的核心价值在于可焊接——挤出成板材后焊接组装，适合需要内部流道结构的双极板。PE本身的耐酸碱性能优异，在电解液环境中长期稳定性更好。PVC方案在电导率上做到了极高的水平。PVC体系在电池电极领域的整体市场应用较少，德宇目前在这一方向上已有配方储备，相关企业可进行技术沟通。

同样经过验证的成熟方案

在上述极限超导方案之外，德宇还有三款已形成稳定供货记录、经过客户验证的成熟牌号。

DGK-POM DD3-4A：碳纳米管导电，力学逼近本色POM

这是德宇在POM基材上的碳纳米管导电方案。与碳黑填充路线相比，CNT极低的添加量对基材力学性能影响更小，制品表面光亮。以下为客户方实测的核心数据：

苏州一家自动化设备厂将此牌号用于面板生产线的POM导轨滑块。此前用的碳黑填充导电POM有两个问题：一是表面粗糙，碳黑大颗粒团聚体嵌在滑块表面，像砂纸一样磨损铝型材导轨；二是模温只能压到55℃，POM结晶不充分，使用一个月后从进胶口向外辐射微裂纹。

切换DD3-4A后，德宇技术人员到客户车间现场调试。关键调整是将模具温度从55℃提升至70℃——CNT不像碳黑那样容易在高温下析出到表面，模温可以按POM最佳结晶温度来设。注射速度从中速降为中低速，保护CNT导电网络不被过度剪切。

DGK-PP DD2-3A：碳纳米管复合，医疗配件成熟应用

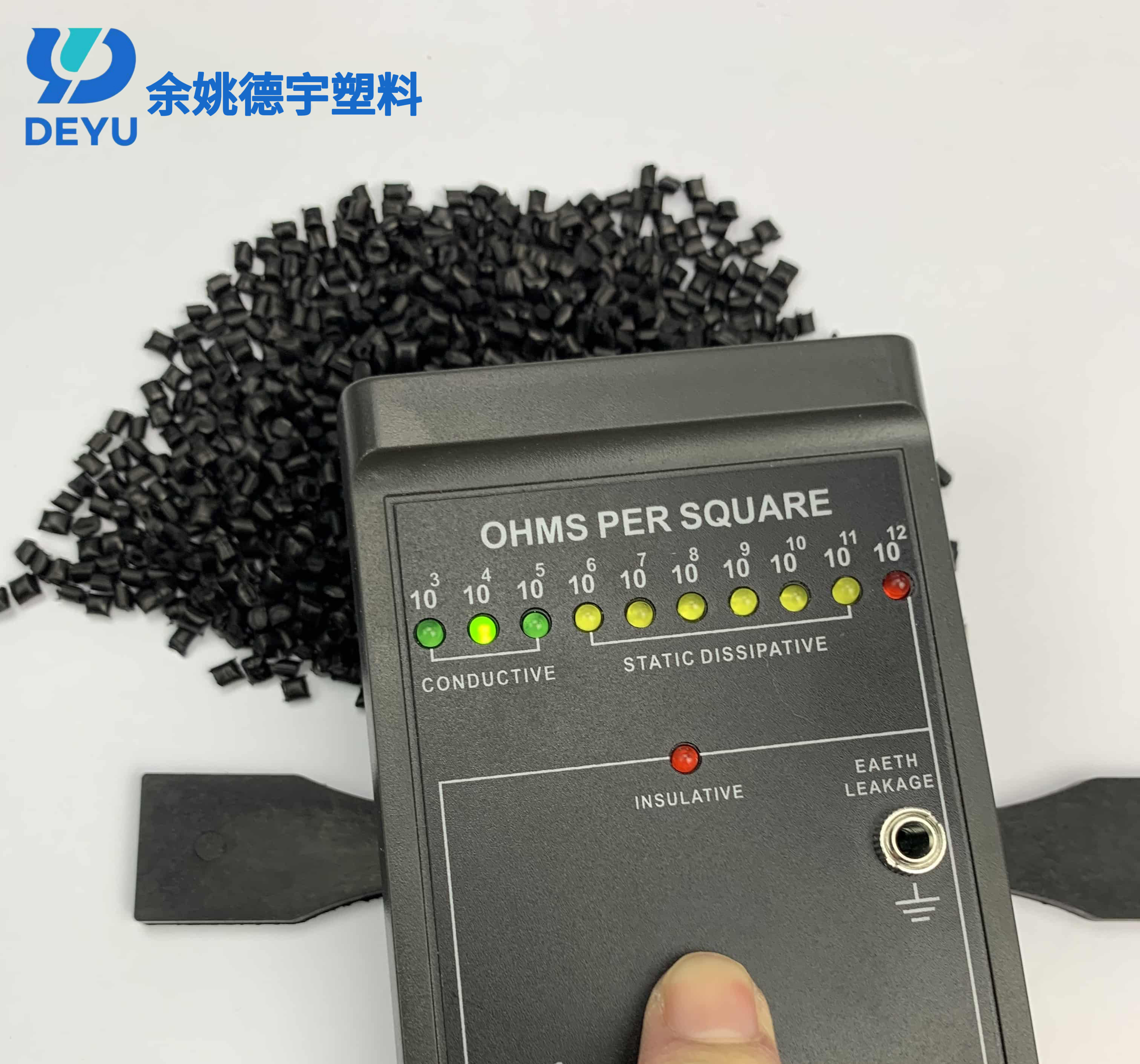

DGK-PP DD2-3A采用碳纳米管复合路线，表面电阻率10²–10⁴ Ω。以下为客户方实测数据：

深圳一家医疗器械配件供应商将此牌号用于导电医疗器械外壳和防静电医疗托盘。客户此前用碳黑填充导电PP，制品表面粗糙且有麻点，医疗器械客户对“卖相”要求高，外观验收多次不合格。

切换DD2-3A后，德宇协助客户调整了浇口位置和注射速度。CNT方案对剪切敏感，浇口设计不当会导致局部电阻偏高。最终确定的工艺窗口：料筒温度200–220℃，注射速度中低速，模具温度60℃。

该牌号已有多年的市场供货记录，在医疗配件、洁净室防静电器具等场景中应用较多。

DGK-TPV DD030JC：弹性体导电，双层挤出工艺

DGK-TPV DD030JC是德宇在弹性体导电方向的产品，体积电阻可做到20–30 Ω·cm。以下为客户方实测数据：

浙江一家线缆护套生产商将此牌号用于导电保护配件的双层挤出。外层为普通TPV提供机械保护和绝缘，内层为DD030JC提供导电通路。客户此前用硅胶方案，体积电阻可做到10 Ω·cm左右，但硅胶边角料无法回收，且硅胶需要专用的生产设备，加工难度大，材料利用率偏低。

切换DD030JC后，德宇协助客户优化了双层挤出的机头温度和共挤速度匹配。TPV方案在电阻值上虽未达到硅胶水平，但20–30 Ω·cm已满足该客户导电保护配件的设计要求。更关键的是TPV的热塑性使加工边角料可回收再利用，加工难度远低于硅胶，材料综合利用率提升。

该牌号的完整验证数据仍在积累中，目前主要集中在导电保护配件和防静电软管两个应用方向。

从技术储备到工程化应用

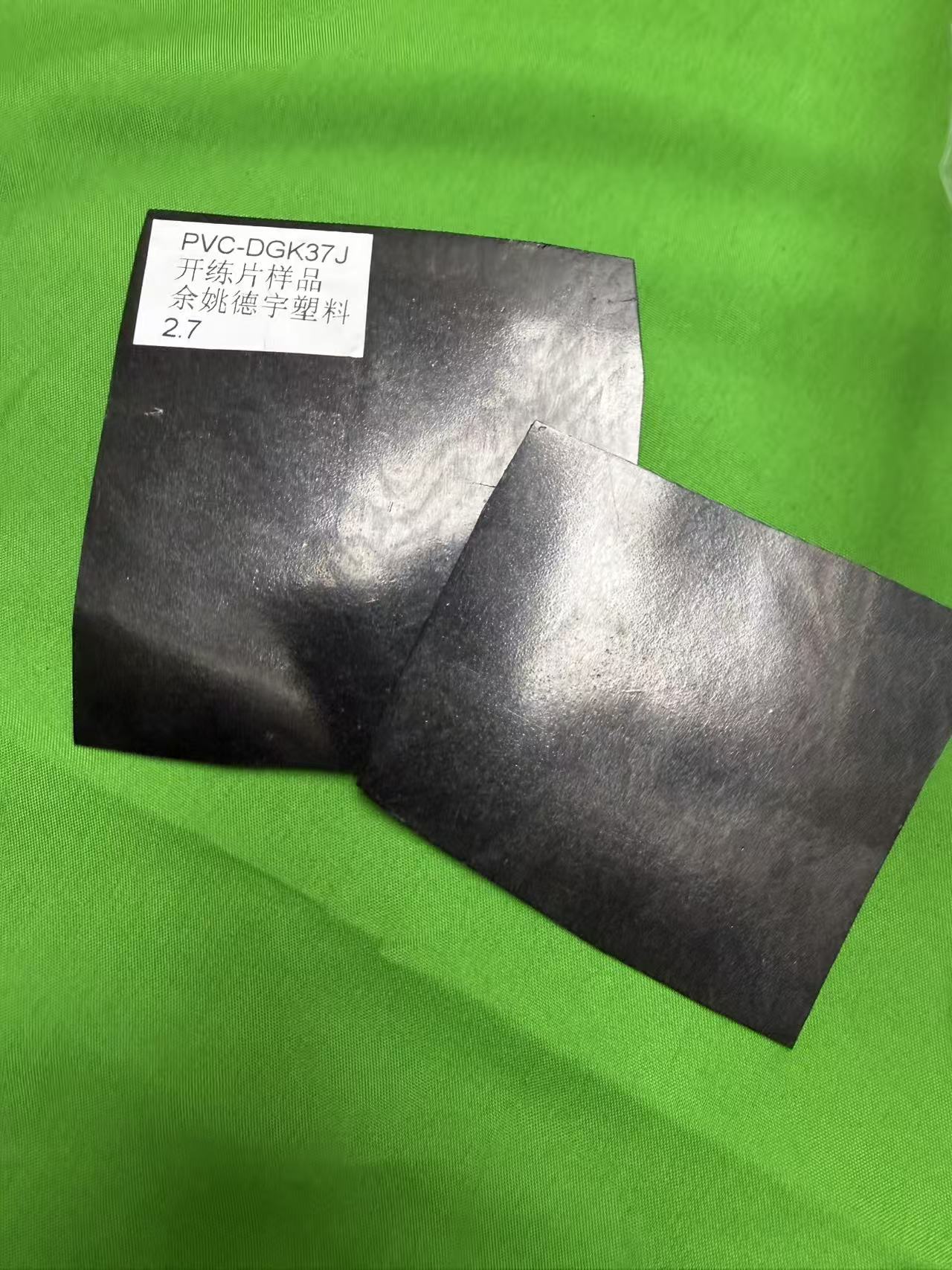

德宇的超导电产品矩阵，覆盖了从常规导电到极致导电的完整梯度。DGK-PP DD2-3A和DGK-POM DD3-4A代表了10²–10⁴ Ω·cm区间经过客户验证的成熟方案。DGK-TPV DD030JC代表了弹性体导电这一细分方向上的新探索。而DGK-PP DDL28、DGK-PE DDL20和DGK-PVC 35J则代表了将体积电阻率推向极限的技术储备。

在电池电极这个方向上，德宇已不只是在做“导电塑料”，而是在做“具有结构功能的导电材料”。PP、PE、PVC三条基材路线的超导方案，以及PVC体系35 S/cm的电导率指标，为液流电池和燃料电池产业链提供了多个可供验证的国产化材料选项。
